EXFO | OTDR 常見問答（四）

  ICC訊 作為OTDR領域的先行者，EXFO以近40年的技術積淀與全球10萬+客戶的深度實踐，將光纖測試的精密藝術融入每一次創新。我們深知，每一根光纖的穩定運行都承載著通信世界的脈動，因此我們特別整理了OTDR應用中的高頻問題與解決方案，從基礎原理到故障診斷，從設備選型到實操技巧，愿這份技術錦囊能成為您運維工作中的得力助手，讓光通信之路更清晰、更高效。

  OTDR的線性度（linearity）指標怎么理解?

  OTDR的線性度（Linearity）本質上是衡量其測量光纖衰減系數時不確定度的核心參數。具體而言，當標準光纖的衰減系數為 Aref 時，線性度指標直接反映了OTDR測量結果相對于真實值的允許波動范圍：

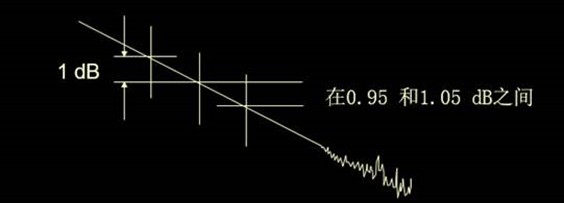

  或者，下面描述更直觀一些：線性度（linearity）是指OTDR曲線與擬合直線間的最大偏差；例如：OTDR線性度指標為:±0.05dB/dB，那么1dB的損耗值測試出來會在0.95 和1.05 dB之間。這一數值體現了OTDR對衰減系數測量的精度邊界。

  不必因區間范圍而意外——這恰是科學測量的嚴謹所在。 理論上，不確定度的計算需覆蓋所有可能誤差來源，因此設定較寬的置信區間（如95%）并非性能缺陷，而是對“真實值不可完全獲知”這一客觀現實的數學表達。它像一道安全網，既包容了測量中的隨機波動，也確保了結果在統計意義上的可靠性。

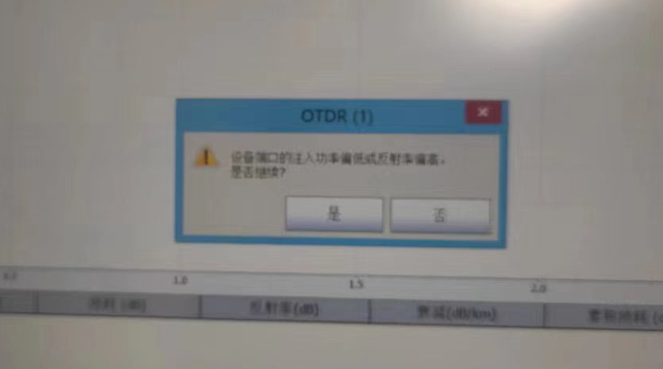

  OTDR測試異常：顯示注入功率偏低/反射率偏高是怎么回事？

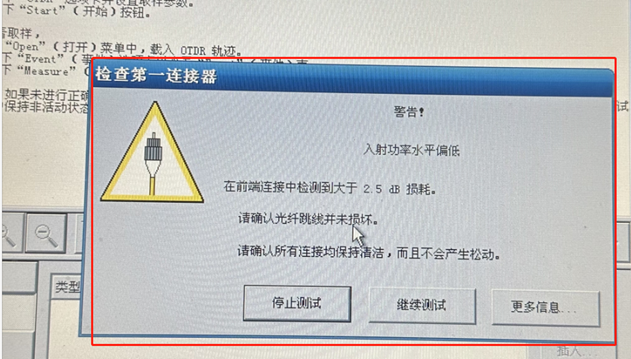

  當OTDR提示“設備端口注入功率偏低”或“反射率偏高”時，通常是由于測試口或連接尾纖端面污損導致光信號傳輸異常。此時應使用專業清潔工具徹底清潔測試口和尾纖端面，或更換備用尾纖進行測試。

  若清潔或更換尾纖后告警仍存在，則可能是OTDR測試口的光學組件（如激光器、探測器）磨損或損壞。此時應盡快聯系廠商返廠維修，以確保測試精度和設備壽命。

  常見問答內容會不斷補充，常更常新，歡迎大家持續關注。有任何問題，亦可在公眾號后臺留言。
