提高以太網批發服務交付標準——從數據中心到客戶網絡邊緣

  一家以社區為中心的英國光纖寬帶運營商面臨重大挑戰：其驗證和記錄從數據中心到客戶網絡邊緣吞吐量的能力存在缺口。

  他們需要證明端到端連接——從網絡間接口（NNI）到光網絡單元（ONU）——可以達到保證的傳輸速率，從而滿足“建設數字化英國（BDUK）”計劃及下游服務合作伙伴的期望。除了要滿足這些要求外，還有一些更加廣泛的舉措，旨在將快速、可靠的寬帶和移動網絡覆蓋范圍擴展至通常不受商業運營商重視的欠發達地區。

  在與EXFO合作前，這家還批發網絡服務的運營商發現其以太網測試流程存在重大缺口，坦言“我們的測試體系有巨大漏洞”。為滿足合規要求并向BDUK及其ISP或運營商（CP）合作伙伴提供保障，他們亟需一種正式的方法來驗證所提供的服務水平和吞吐量符合預期。

  這個要求不僅關乎合規，更在于彌補測試能力的巨大缺口。正如客戶所言，彌補該缺口對于保障全網服務質量至關重要。

  驗證從數據中心到客戶網絡邊緣的批發服務交付

  在此網絡中，這家光纖寬帶運營商采用基于無源光網絡（PON）的FTTx架構，需通過共享的基礎設施向多家零售ISP提供批發二層（L2）以太網服務。在該模式下，ONT（或ONU）作為寬帶運營商的二層分界點，因此洞悉接入網絡情況的能力非常關鍵。

  我們的核心需求是驗證從NNI到ONT/ONU分界點的二層連接性及合同約定吞吐量。

  我們專注于驗證以太網傳輸——而不是應用層指標或互聯網性能——只需確保數據能以純凈、可量化的方式傳輸?shù)浇唤狱c。

  —— 寬帶運營商表示

  為降低運營成本并盡可能減少返場次數，他們需要一套自動、可遠程控制的測試解決方案，且該解決方案應具備以下功能：

  驗證從NNI到ONU/ONT的L2以太網連接性能及吞吐量

  通過記錄在案的性能證明文件（“誕生證明”）驗證服務開通情況，確保服務自開通首日起完全符合規格要求

  執行計劃或按需測試，在問題影響客戶前主動檢測這些問題

  快速隔離和解決故障，支持高效的故障定位與修復

  排除性能劣化以及ONT/ONU無響應的問題

  該方法對于維護批發服務鏈的責任追溯機制，以及滿足ISP合作伙伴的服務等級預期至關重要。

  解決方案：支持端到端的以太網服務驗證

  為彌補其測試流程中的缺口，該寬帶運營商采用EXFO的集中型遠程以太網測試解決方案。其目標非常明確：在多域FTTx網絡中驗證從NNI到光網絡終端（ONT/ONU）的L2吞吐量——無需派遣工程師或依賴基于路由器的手動應變方案。

  此前，該寬帶供應商曾嘗試通過路由器命令行界面構建自有測試流程，但事實證明該過程過于復雜、難以重復且無法實現大規模自動化。EXFO隨即介入，提供一款成熟的方案，將從網絡核心到客戶網絡邊緣的以太網服務測試流程規范化、自動化及文檔化。

  驗證從網絡核心到網絡邊緣的傳輸性能

  該解決方案的核心是EXFO的FTBx-88260測試模塊，這款功能多樣的1G至100G測試模塊部署在數據中心內臨近NNI的雙插槽LTB-2機架式平臺上，作為中央測試點。盡管當前接入鏈路主要采用GPON或XGS-PON技術，服務速率最高約達8.5G（完全在EXFO FTBx-8870 10G模塊支持范圍內），但仍特意選用了FTBx-88260。這個選擇既能填補當前批發測試中的缺口，又能支持未來100G城域網CO/DC到CO/DC的驗證工作，從而盡可能提高多個項目和用例的投資。這個高性能平臺在以下領域?qū)崿F(xiàn)了自動化的測試流量生成：

  NNI與核心路由器/交換機間的以太網連接性能

  OLT匯聚與無源光分配網絡（包括分光器及配線架）

  接入網絡鏈路（終止于客戶駐地內的ONT/ONU設備）

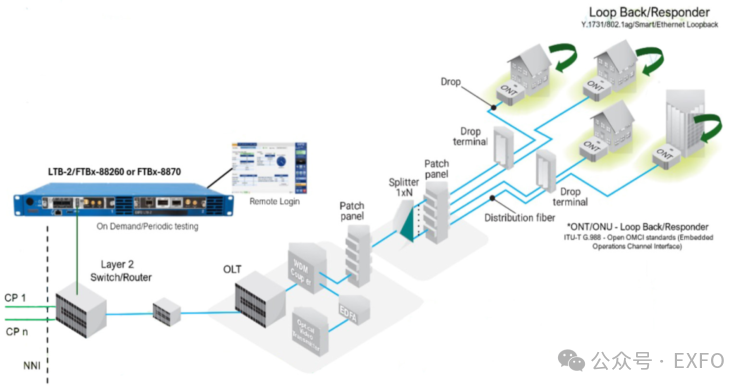

圖1：驗證從網絡核心到客戶網絡邊緣的整個服務路徑以太網連接性能。

  服務開通與“誕生證明”報告

  在建設和部署階段，這家寬帶運營商采用EXFO的FTBx-88260解決方案，在安裝過程中通過可重復的標準測試來驗證端到端以太網服務。這確保了每個站點的服務交付都能獲得一致驗證。

  通過運行EtherBERT、Y.1564（EtherSAM）或RFC 2544測試配置文件，他們能夠驗證關鍵服務指標——吞吐量、延遲、抖動、丟幀和可用性——是否符合SLA閾值要求。

  每次測試均生成正式的報告或“誕生證明”，確認以太網服務自開通首日起即符合規格要求。這些報告作為性能的書面憑證，對滿BDUK要求及保持與ISP合作伙伴的透明度至關重要。

  運行和維護（OAM）測試

  除服務開通外，該運營商還能夠擴展測試方法以支持日常運營。借助EXFO平臺，他們可以：

  開始計劃或按需測試以檢測未達到SLA要求或性能劣化情況

  結合以太網環回與基于運維（OAM）的工具排除ONT無響應或鏈路劣化問題

  在故障修復周期中確認網絡狀態，縮短平均修復時間

  IEEE 802.1ag和ITU-T Y.1731等標準定義了支持二層環回、連續性檢查及丟幀測量的OAM功能。這些OAM功能為故障隔離和連接性能驗證提供了寶貴的洞察力，而線速吞吐量測試通常需要在ONT/ONU層進行以太網環回。通過結合兩種方法，寬帶運營商可遠程啟動并管理從NNI到ONT的測試，從而模擬真實的服務流量以驗證端到端連接性能、故障隔離及SLA指標——無需現場人員部署，按需完成。

  集中控制與遠程訪問

  測試設備通過EXFO的遠程管理工具集成到運營商的網絡運營工作流程中。技術人員可通過遠程桌面登錄來進行配置、安排及執行測試，無需親赴遠程節點。在數據中心，配置方案采用搭載FTBx-88260模塊的LTB-2平臺，向位于客戶網絡邊緣、配置為環回模式的ONT執行單端測試。這有效地降低運營成本、盡可能減少返工，并確保測試場景的一致性。

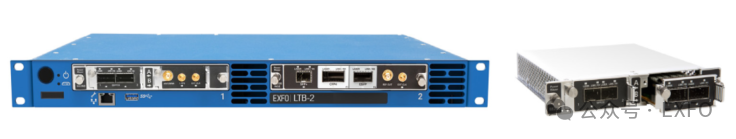

圖2：FTBx-88260 10M-100G測試模塊安裝在LTB-2機架式平臺內，專為機房環境及實驗室的多業務測試設計。

  SLA報告與透明度

  所有測試結果均可編譯為標準化報告，便于與ISP合作伙伴共享數據并記錄服務等級協議的合規性情況。對測試結果的歷史與實時可視性也提高了整個批發交付鏈的透明度。

  將測試延伸到接入網絡之外告

  除驗證接入服務外，該寬帶運營商還利用EXFO的解決方案來支持更廣泛、更具戰略意義的用例。通過將集中式測試單元連接至交換機或路由器上的一個不同端口，可在回傳鏈路（如數據中心或區域匯聚節點間的互聯鏈路）上執行雙向測試，最高支持100G速率。

  該配置使其能夠維持至批發分界點的接入測試，同時將可視性擴展到傳輸域。在一些用例中，遠端部署第二臺FTBx-88260測試設備，實現數據中心互聯的全雙向測試。

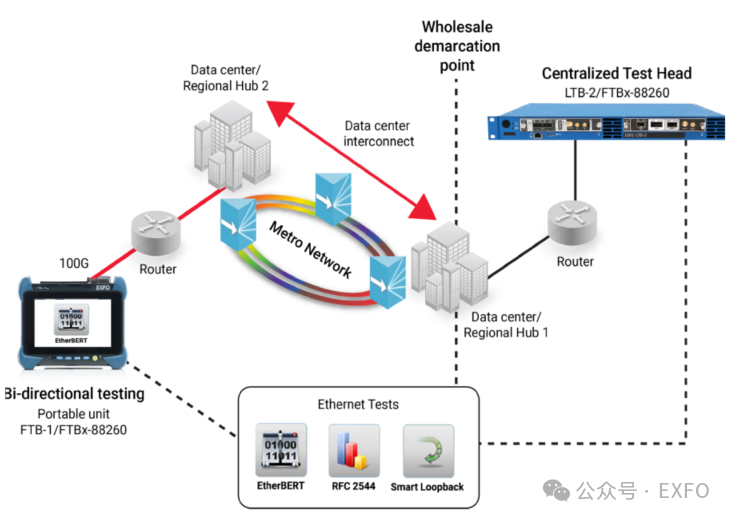

圖3：回傳測試

  這種靈活的配置為通過單個集中管理的平臺驗證接入段和回傳段提供了可能——既支持了長期可擴展性，又提高了整體網絡可視性。

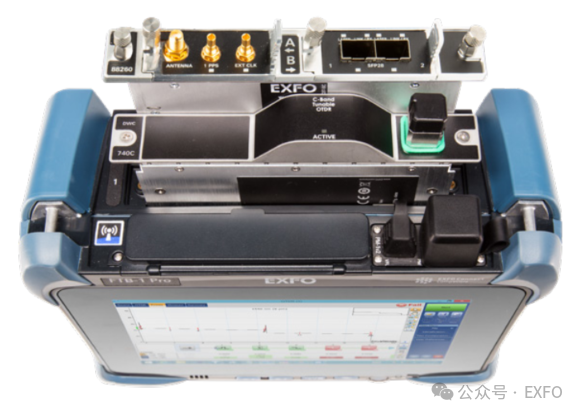

圖4：FTBx-88260：可定制的10M-100G測試，支持100ZR相干測試，通過EXFO開放式光模塊系統（OTS）靈活地支持多種接口。

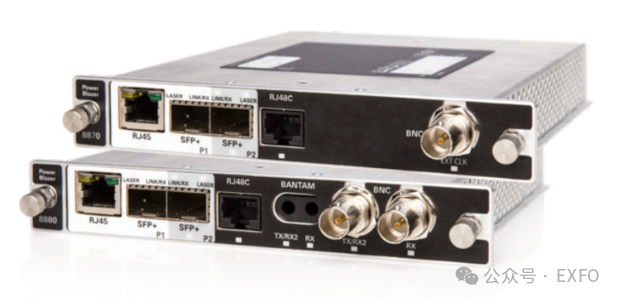

圖5：FTBx-8870/8880：功能多樣的多業務測試模塊，提供全套功能，支持高達10G的各種技術。

  總 結

  挑  戰

  ? 彌補測試流程中的缺口，確保服務等級協議（SLA）達標

  ? 在無法采用基于路由器的手動應變方法時，驗證L2吞吐量（從NNI到ONT/ONU）

   EXFO 的解決方案

  ? EFTBx-88260：

  10M-100G多業務測試解決方案

  ? FTBx-8870/8880：

  多業務測試解決方案，支持10G

  ? LTB-2：

  機架式平臺優勢

   優 勢

  ? 生成“誕生證明”報告，確認以太網服務自開通首日起即符合規格要求

  ? 執行運營和維護測試，包括計劃和按需測試

  ? 支持遠程桌面，用于配置、安排及異地執行測試

  ? 靈活、可擴展的解決方案，滿足從數據中心到客戶網絡邊緣的所有測試需求

  ? 生成報告，可與ISP合作伙伴共享

  通過在接入域和傳輸域中將二層以太網驗證規范化，該寬帶運營商不僅彌補了關鍵的測試缺口，更獲得了靈活且可擴展的解決方案，從而支持未來業務增長、滿足監管合規要求，并加強與零售ISP合作伙伴的協作。
