Si光電二極管選型難題？一文搞定從原理到電路的全鏈路指南

  ICC訊 用Si光電二極管測量光信號時，你是否曾為這些問題困擾：

  信號微弱到被噪聲淹沒，怎么辦？

  想要高速響應，帶寬卻總是上不去？同樣的電路，換了個PD結果性能天差地別？

  這些讓工程師頭疼的問題，往往在于第一步：選型。濱松硅光電二極管（SiPD）作為探測領域的“基本功”，其正確選擇與應用是項目成敗的關鍵。本文將從原理出發，通過四步型法和三種電路方案，為您提供一份條理清晰的SiPD實戰指南。

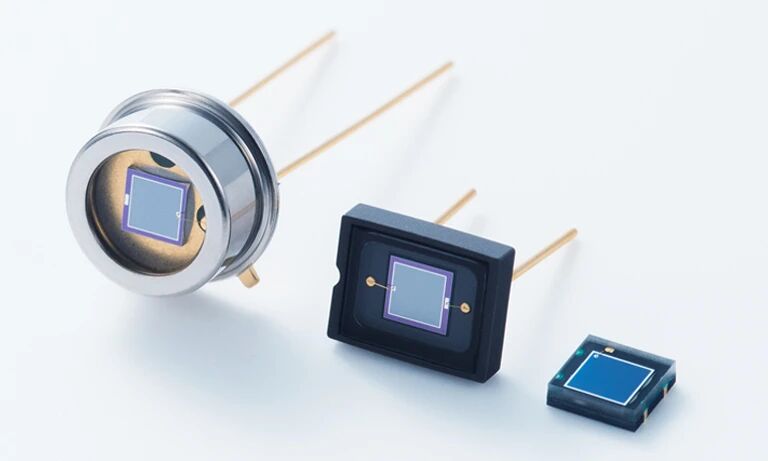

  圖1 為部分濱松硅光電二極管產品，涵蓋多種封裝形式（如金屬、陶瓷、表面貼裝等），以滿足從實驗室研發到工業化量產的不同場景需求，以其高可靠性、高靈敏度著稱。

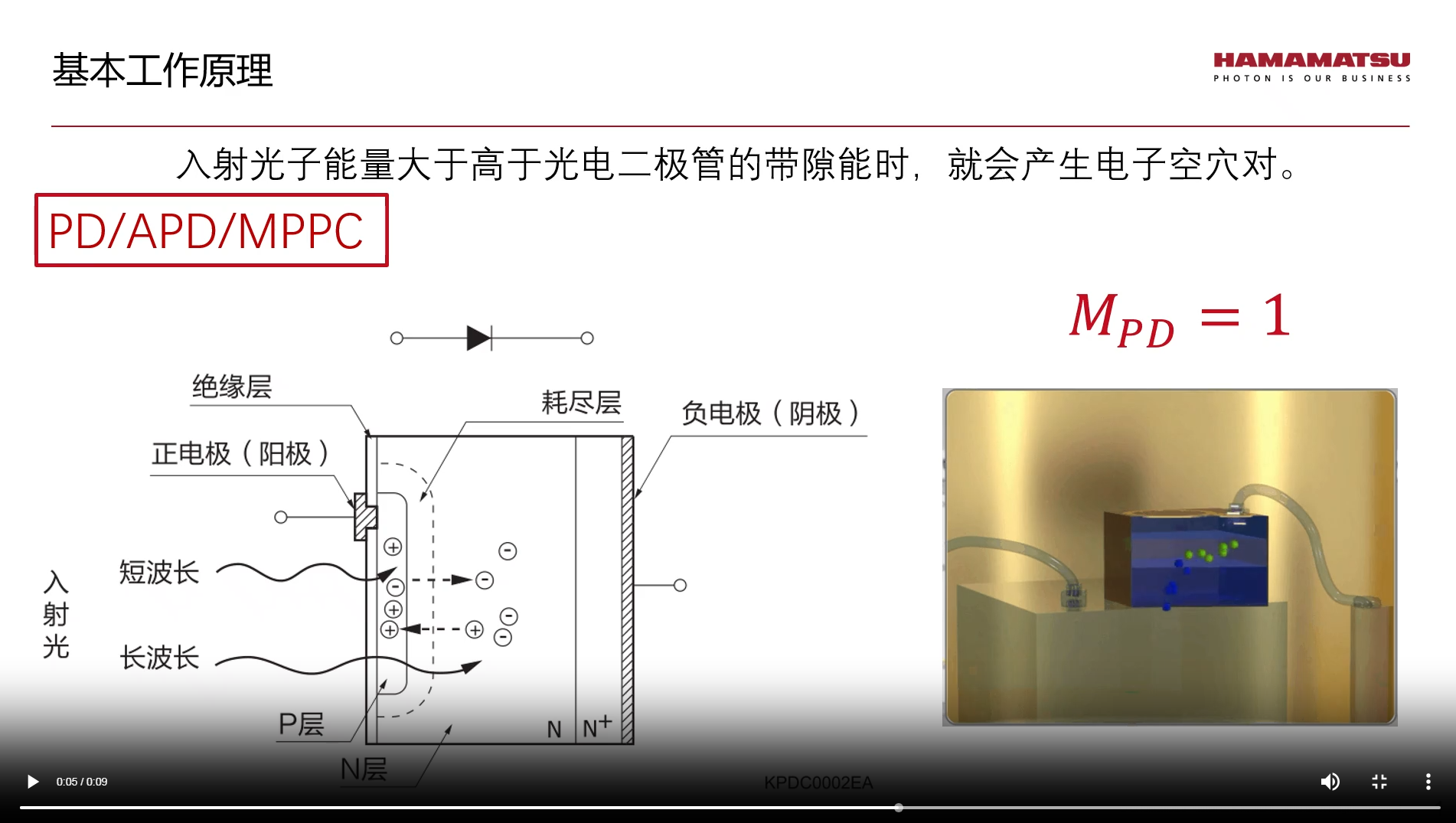

  工作原理：PN結如何將光轉化為電信號？

  光電二極管是一種光電傳感器，當半導體中的PN結受到光照射時，會產生光電流或光電壓。通常用光電流來表征光強，光電流從陽極流出，大小和光強成正比。

  好了，我們已經掌握了核心原理：PN結能將光能轉化為電流，且光強與電流成正比。

  那么，一個很自然的問題就出現了：如何將這一原理，應用到千差萬別的實際項目中？

  答案就在于：精準的匹配。

  選型的本質，就是將您需要探測的 “光信號特性”，與SiPD的 “性能參數” 進行最佳匹配。

  接下來，我們將通過一套清晰的 “四步選型法”，一步步引導您完成這場匹配。

  首先，我們從第一步開始：明確您的光信號特征。

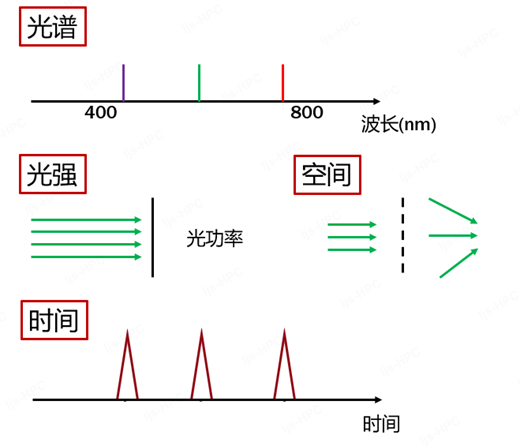

  第一步：初篩——明確您的光信號四大特征

  面對上百款SiPD，別慌！首先回答這四個關于光源的核心問題，就能快速縮小范圍：

  光譜范圍：您的光波長在什么范圍？SiPD覆蓋190-1100 nm?！?gt;1100 nm？ 請考慮InGaAs、InAsSb等紅外探測器。

  光強水平：信號是強是弱？SiPD適用于pW至10mW?！绻庑盘栞^弱，需選擇APD，MPPC，PMT等靈敏度高的探測器。

  時間特性：Si PD分兩種類型，PN型和PIN型。信號頻率高嗎？→<1mhz選pn型；→>1MHz 選PIN型。

  空間信息：需要分辨光斑形狀嗎？→需要？請考慮PD陣列或圖像傳感器。Si PD單次測量無法識別光斑大小，形狀。

  第二步：優化——根據核心需求做權衡

  完成初篩后，可通過以下幾點進行精準優化：

  權衡一：如何選擇"受光面積"？

  情況A：您的首要目標是追求更高的信噪比、更寬的帶寬或更低的成本？

  核心考量： 在能完整覆蓋光斑的前提下，更小的受光面積通常意味著更低的暗電流、更低的噪聲、更高的帶寬和更低的成本。

  決策建議：優先選擇能滿足光斑尺寸的最小面積型號。

  情況B：您的信號非常微弱，或者光斑較大，確保接收到足夠的光信號是第一位？

  核心考量： 需要足夠大的面積來捕獲光子，保證信號強度。

  決策建議：選擇能夠充分覆蓋光斑的受光面積。

  核心原則： 受光面積 “夠用就好”，并非越大越優。

  權衡二：如何選擇"光譜類型"？—— 根據信號波長與背景光干擾決定

  決策目標： 您的信號波長和背景環境是怎樣的？

  標準場景（信號波長在190-1100 nm內，無特殊干擾）： 選擇常規型即可。

  需要抑制紅外背景光（如存在白熾燈等熱光源干擾）： 選擇紅外抑制型（190-1000 nm），有效提升信噪比。

  用于紫外波段，或環境苛刻需高可靠性： 選擇紫外型（無樹脂粘接，抗紫外老化能力更強）。

  權衡三：如何選擇"結構類型"？—— 基于“精度”與“速度”的優先級

  決策目標： 在您的應用中，更看重測量精度還是響應速度？

  更關注弱光測量精度，要求極限噪聲較低：

  決策建議：選擇硅光電二極管（Si PD）。

  更關注高速響應特性，需要更高的工作帶寬：

  決策建議：選擇硅PIN光電二極管（Si PIN PD）。

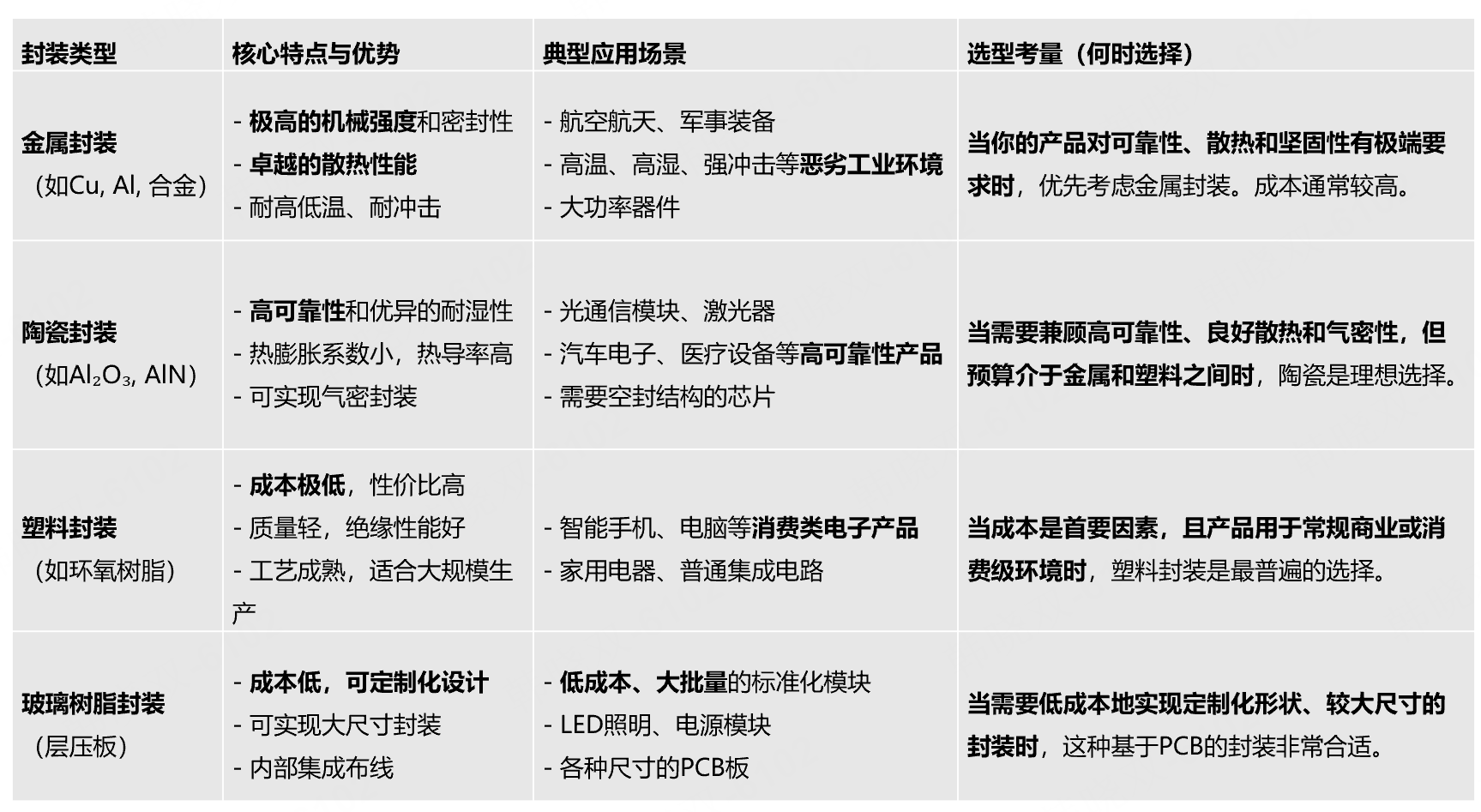

  第三步：確認——根據應用環境選擇封裝材料

  在確定了核心參數（面積、光譜、結構）后，最后關鍵一步是根據您的應用環境與可靠性要求，選擇合適的封裝材料。封裝材料直接影響器件的機械強度、散熱性、環境適應性和成本。

  帶BNC連接頭：通過BNC連接線可即插即用，便于與放大器、電流計等測量儀器直接相連，非常適合實驗室研發和需要頻繁連接的測試場景。

  表面貼裝型：結構簡單，可直接焊接于PCB電路板，適用于需要自動化批量生產的消費電子和工業產品，實現高集成度。

  耦合閃爍體：探測器已與閃爍體集成，專用于測量閃爍體產生的熒光，是進行X射線無損檢測等應用的一站式解決方案。

  芯片尺寸封裝：封裝尺寸與芯片核心尺寸基本相同，能實現極高的空間密度，是追求極致小型化設備的理想選擇。

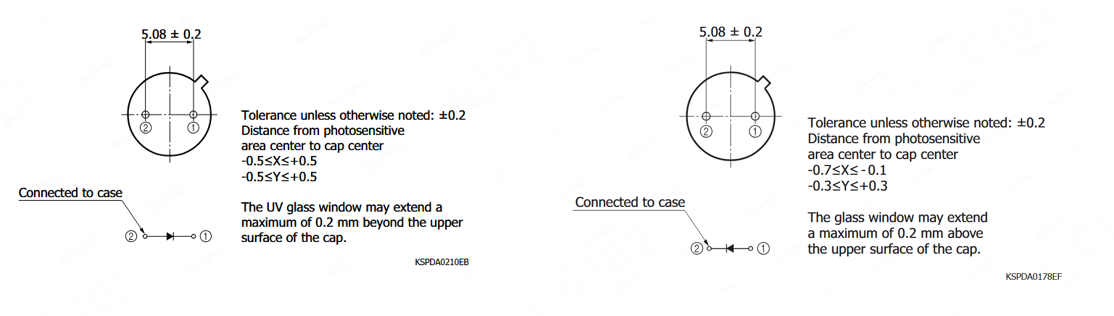

  此外，對于金屬封裝的硅光電二極管（通常為2pin腳），需特別注意：有的型號的外殼與陰極連接，有的與陽極連接。為實現最佳屏蔽效果，建議將外殼接地。具體表現為：若陽極接地，則陰極作為電流流入端；若陰極接地，則陽極作為電流流出端。務必注意光電流的這種方向性。

  第四步：實現——信號讀出方案與性能驗證

  器件選型完成后，下一步就是讓它“工作”起來，驗證其性能并實現穩定的信號讀出。我們強烈建議您遵循以下路徑，高效完成這一步。

  路徑一：快速驗證（拿到器件后第一件事）

  收到Si PD后，可在室內光照下用萬用表進行快速驗證：短路電流約為幾微安（μA），開路電壓約為零點幾伏（V）。這一步的目的是快速判斷器件是否完好、工作基本正常。

  具體方法可參考此鏈接：http://share.hamamatsu.com.cn/specialDetail/2045.html

  路徑二：應用開發（集成到您的系統中）

       驗證器件完好后，接下來需要為它配置讀出電路，將其集成到您的系統里。您有兩種主流方案可選：

  1. 模塊化方案（推薦首選：大幅節省開發時間）

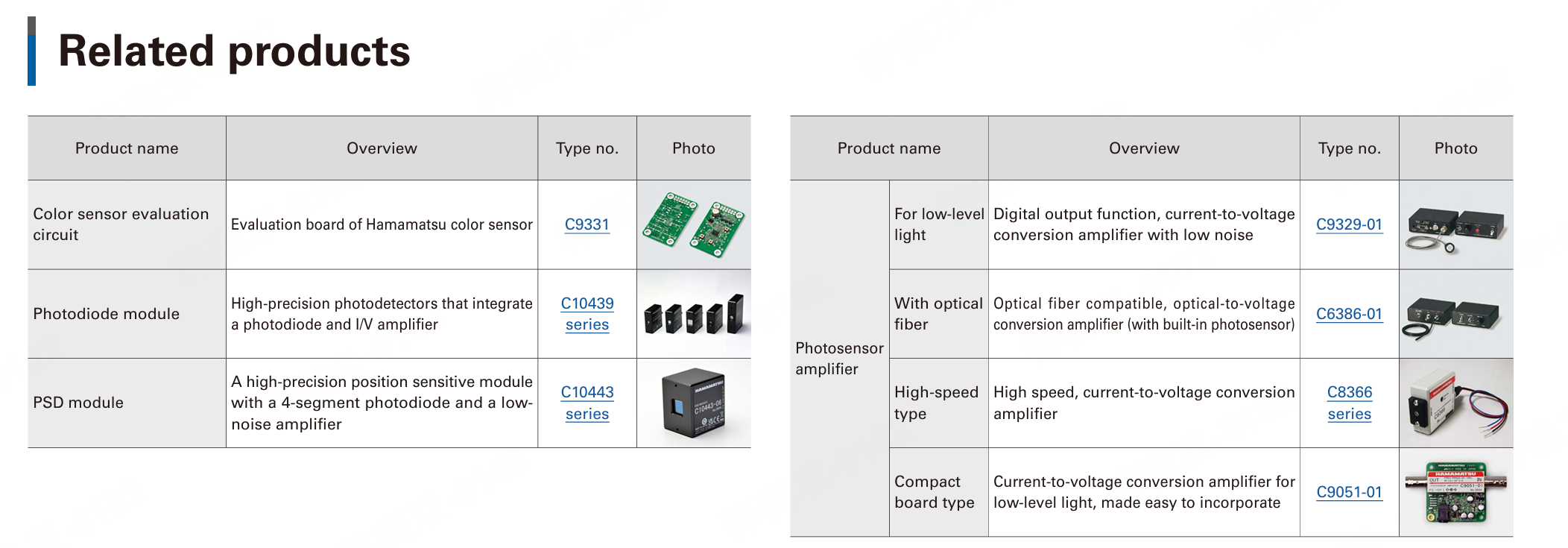

       為簡化開發，濱松提供了多種即用型模塊產品（如C10439系列模擬輸出模塊、C9329-01數字輸出模塊）。您可優先評估這些方案是否能滿足需求，這是通往成功最快的路徑。

  2、自定義電路設計（滿足特定需求）

  若無合適模塊，則需自行設計讀出電路。主流方案有以下三種：

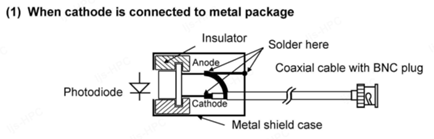

  通過電流表讀取電流?？梢酝ㄟ^將PD陰陽極焊接到同軸線上，再接入電流表。以陰極輸出電流為例。

  需要注意的是，僅用兩根導線或雙絞線焊接并接入測試設備中容易受到電磁干擾，使用同軸線則具有一定的屏蔽作用；想要進一步屏蔽干擾，還需添加金屬屏蔽外殼并接地，探測器僅露出光窗部分。

  通過跨阻放大電路(TIA)，將光電流直接轉換為電壓。

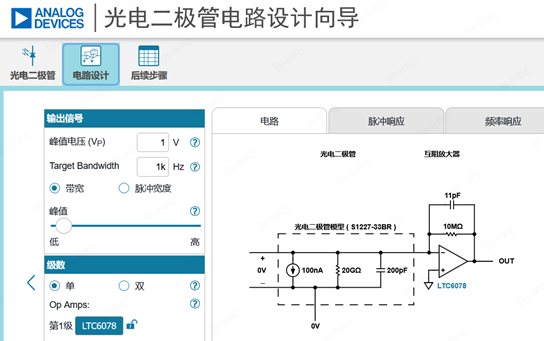

  設計資源： 我們推薦使用ADI的在線設計工具進行TIA電路設計，輸入探測器參數，入射光強，輸出電壓，目標帶寬等信息，無需手動計算補償電容，可自動生成原理圖：https://tools.analog.com/cn/photodiode/。

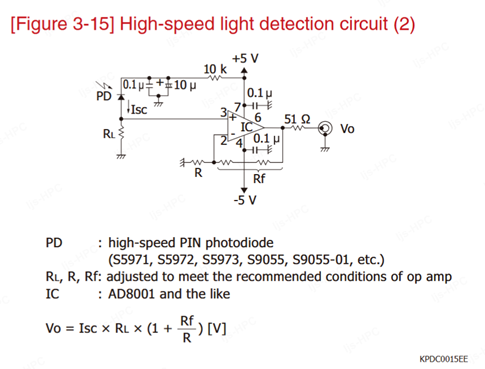

  通過負載電阻+電壓放大：本質是 “兩步級聯”，第一步通過負載電阻RL將輸入電流轉換為電壓（V1=Iin×RL），第二步通過電壓放大器（如同相 / 反相運放電路）對V1進行增益放大（Vout=V1×Av，Av為電壓放大倍數）。

  負載電阻RL影響帶寬，線性上限，以及噪聲，不宜過大，推薦50Ω。

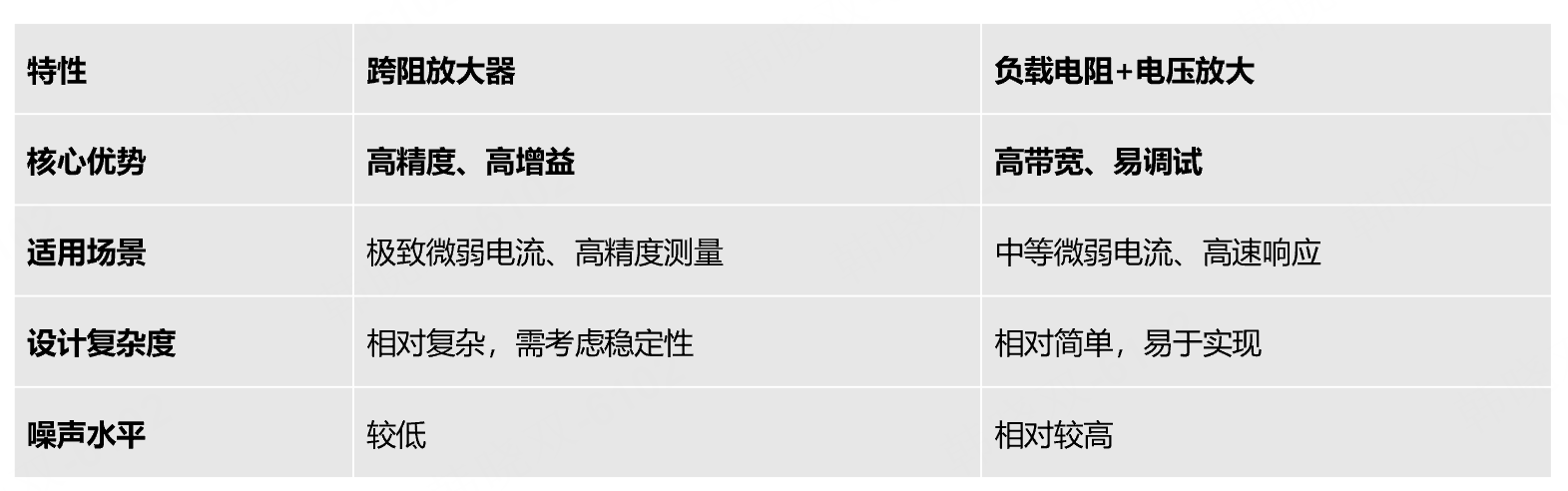

  對于常規使用場景，兩種放大電路方案均可，對于特殊使用場景，兩種方案會有些差異：

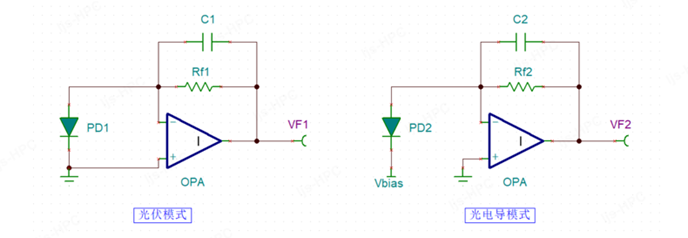

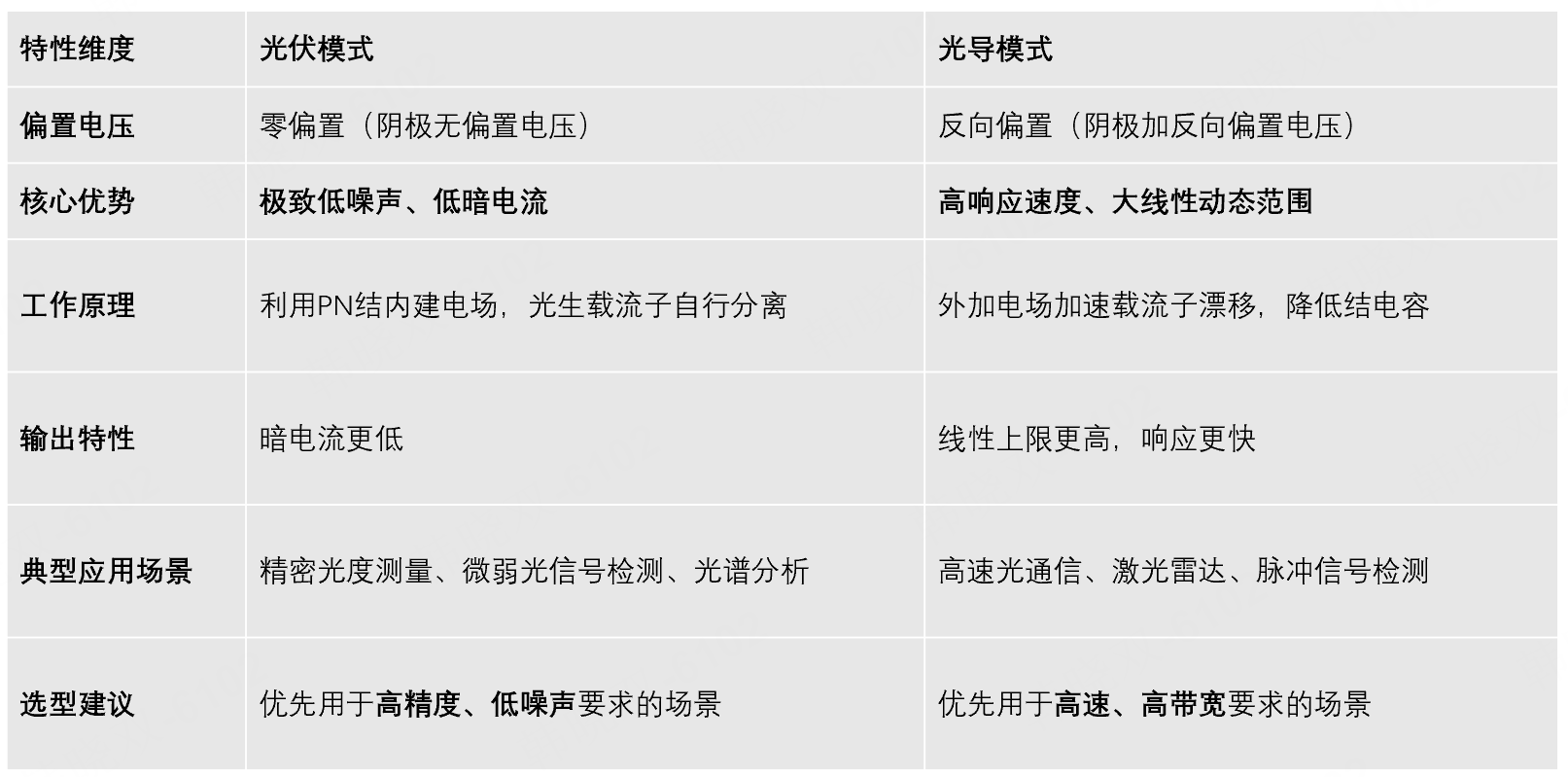

  最后，關于PD是否需要反偏電壓工作，以及反偏電壓給多少的問題？實際上PD也可以不用反偏電壓工作，也建議在滿足需求的同時，盡量小。 Si PD可以工作在光伏模式和光導模式。

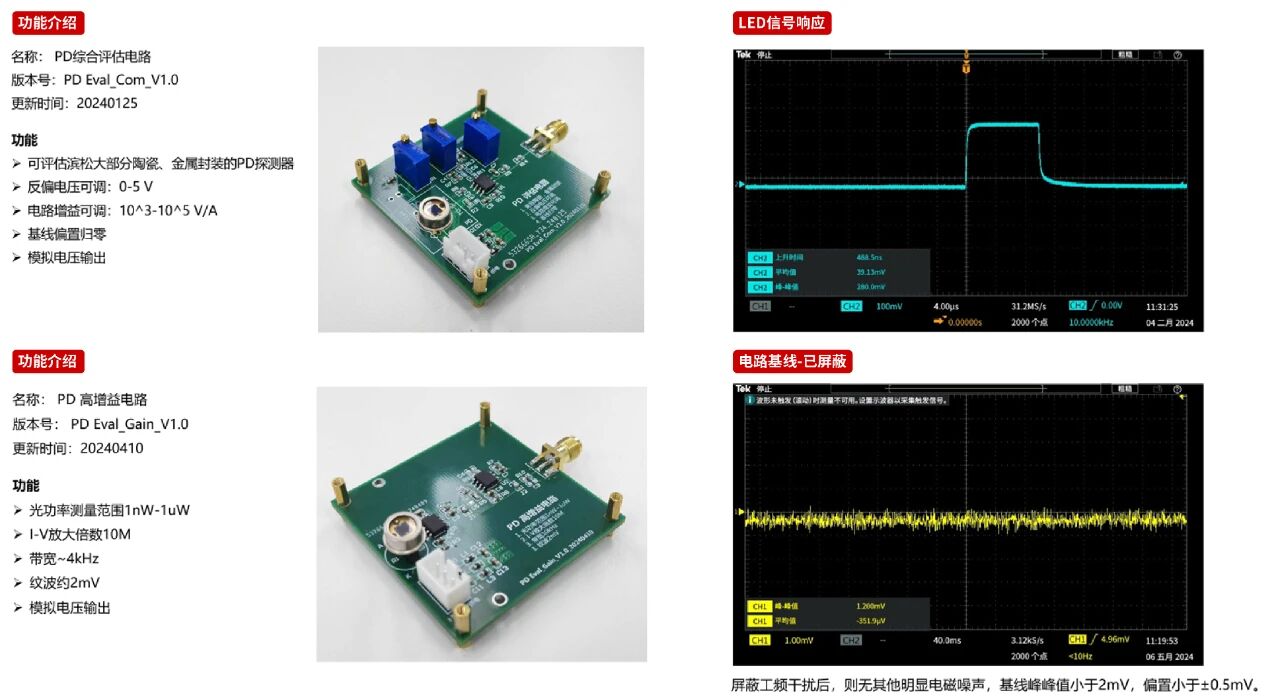

  理論結合實踐，方能融會貫通。濱松中國還可為您提供Si PD評估電路試用及深度的技術服務。我們的專業技術團隊致力于通過定制化的解決方案，快速協助您將產品集成到項目中，有效縮短開發周期。
